概要：對于設備的使用，先要熟悉產品性能及工作原理才能正確的操作使用，也正因此一般大型工業生產設備嚴格要求由人員進行操作使用，既是為了保障設備的合理利用，又是安的工業生產。對于礦山行業圓錐破碎機的操作使用同樣如此，需要按照?qǐng)A錐破碎機說明書進行操作使用，這就要求操作人員需要嚴格熟讀圓錐破碎機說明書以進行 科學合理操作使用。那么，我們就來簡單介紹下圓錐破碎機設備信息及使用說明！

一、圓錐破碎機

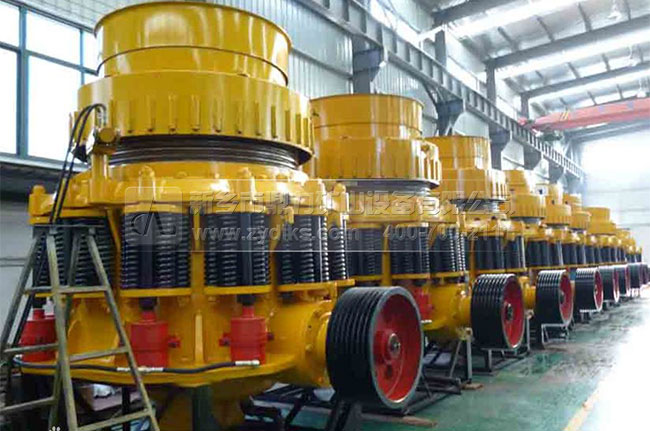

1、圓錐破碎機簡介

圓錐破碎機是一種適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎機械，根據破碎原理的不同和產品顆粒大小不同，又分為很多型號。圓錐破廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。圓錐破碎機破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。機型主要分為SMG系列、彈簧型和HPC系列，用戶使用時需要根據具體的生產項目情況進行合理選擇。

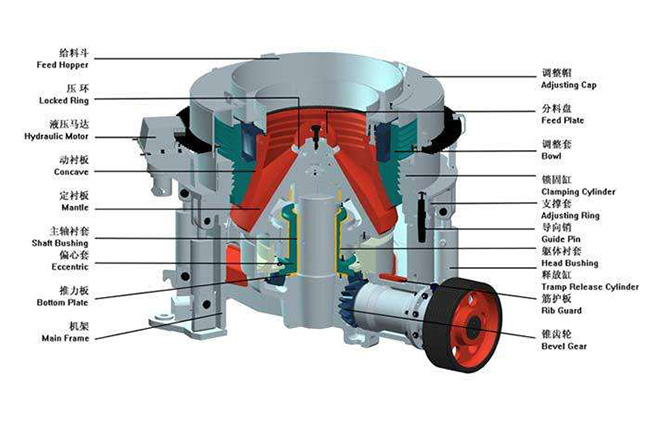

2、工作原理

圓錐破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。

3、設備性能優勢

圓錐破碎機不僅具有結構簡單、占地面積小，設備操作維修簡單，使用壽命長的結構特點；而且還具有運營成本低，單位耗能少，破碎比大、破碎效果佳等性能優勢；另外還能夠破碎過程低噪音、，為操作工人營造佳的操作環境。總的來說，圓錐破碎機是進行破碎的 佳選擇。

4、圓錐破碎機應用

圓錐破廣泛用于礦山行業、冶金行業、建筑行業、筑路行業、化學行業及硅酸鹽行業，適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、石灰石、銅礦石、石英、花崗巖、砂巖等。

二、圓錐破碎機說明書

圓錐式破碎機操作使用過程中，其操作方式會影響到設備的產量、穩定性、故障率、出料質量等，所以圓錐破碎機正確操作是重要的，那么圓錐破碎機操作要點又是什么？下面為大家介紹！

1、圓錐破碎機工作注意事項

（1）破碎機不準負荷起動，負荷起動定會造成事故。

（2）礦石須給在分配盤的中間，不準許將礦石直接給入破碎腔內。這使為了防止破碎機過載，使襯板磨損不均。正確的給礦條件是：礦石經分配盤均勻的分散在破碎腔內，給入的礦石不能高出軋臼壁的水平。

（3）破碎機的大給礦尺寸給礦口尺寸，否則將導至：破碎機產量的，圓錐破碎機某些另件的損壞。

（4）破碎機工作時應經常檢查鎖緊系統的壓力及液壓站的工作情況，發現問題及時處理。

（5）停車時，須先停止給礦機，并讓已進入破碎腔的礦石破碎排出后，使破碎機停車。

2、圓錐破碎機的產量

圓錐破碎機的產量，與給料方式、給料塊度、排礦塊度大小、礦石的物理機械性能、溫度等有關，變化范圍很大，制造廠給定的產量是在指定的條件下的概略通過量。

3、軋臼壁的更換

軋臼壁有U形螺釘把在調整環上，兩者之間注入鋅合金，使之緊密結合，新安裝或更換軋臼壁時，在工作6－8小時后，應檢查其緊固情況，并再次擰緊U形螺釘。

4、圓錐破碎壁的更換

圓錐破碎壁是用圓錐頭固定在圓錐軀體上的，二者之間澆鑄有鋅合金，新安裝或新更換的圓錐破碎壁工作6－8小時后，應檢查其緊固情況，發現松動應立即緊固。

5、齒輪嚙合

由于磨擦使圓板磨損，影響了齒輪間隙的變化，為齒輪的正常嚙合須在底蓋上補加墊片，其墊片的厚度應等于圓板的磨損量。

6、碗形軸承和密封裝置

安裝碗形軸承時，注意不使鋼絲繩碰壞擋油環（可用硬木等物支持在鋼絲繩之間）。裝配時，支承球面應進行刮研，破碎圓錐與碗形互球面在外圓接觸內環應0.35－0.5mm的環狀間隙。

碗形軸瓦是用周圍灌注的巴化合金的鎖釘固定在碗形軸承架上的，防止碗形軸瓦沿圓周方何轉動。碗形軸承架與架體用鍵（銷）固定好，如果工作中發現碗形軸承架與架體有間隙須立即進行處理。

7、圓錐形襯套

錐套與空偏心軸要研合，注入鋅合金以防止錐套轉動，鋅合金要充滿部間隙，由于熱注鋅合金的緣故可能造成錐套的變形，因此新錐套裝好檢查尺寸d1、d2及B等，制造備件時應按偏心套內徑的實際尺寸配制以保持原有的配合。

8、圓錐破碎機彈簧

彈簧的作用是當破碎機進入了不可破碎物時保護破碎機不被損壞，所以彈簧的壓力與破碎機的破碎力相適應，破碎機在正常工作時彈簧是不動的，僅僅在破碎腔中落入鐵塊使破碎機載時才抬起支承套發生彈簧被壓縮的現象。

圓錐碎石機上部在正常工作時發生跳動，這是不正常的現象須仔細分析，原因，采取措施排除，如果錯誤地壓縮彈簧不但不能正常的工作，反而可能發生零件的損壞，因?yàn)閴嚎s彈簧將引起破碎力的增加。

造成破碎機上部跳動有以下幾個原因：

（1）給礦不均勻或給礦過多；

（2）給礦中含有過多的小塊及粉狀礦石或濕度過大

（3）排礦口間隙過小。

9、圓柱形襯套與架體為第三種過渡配合，為了防止襯套的轉動，又在襯套上部槽內注入了鋅合金，更襯套時應按架體的實際尺寸配制。因?yàn)槠扑闄C(jī)經過長時間的工作和裝卸然造成配合關系的改變。如果間隙過大將導致襯套發生破裂。

10、機器的外露轉動部分，應加防護罩，但該防護罩由用戶自備。

縱觀整個礦山機械破碎設備行業，圓錐破碎機應用都是很廣泛的，圓錐破碎機因產量高、粒度均勻常被應用在生產砂石骨料的破碎作業中。所以大家在操作使用圓錐破設備時，需要注意操作使用要點，熟悉圓錐破碎機說明書，這樣才能發揮出圓錐破碎機大的生產性能。
