錘式破碎機是礦山行業中一款比較常用的設備，它是在傳統破碎機的基礎上改良而成的，它是一款節能、的破碎設備，可廣泛應用于礦山、水泥、交通、建筑、化工等行業，是目前 的設備，我們就來給大家介紹下它的結構設計，來方便大家日后的使用。



錘式破碎機通常由機架、轉子、反擊板、調節襯板、錘頭等部分組成.

機身：錘式破碎機的機架進行了改良，它一改傳統的整體式結構，采用剖分式結構，安裝配件和檢修轉子、錘頭等都變的更為簡便。機殼和軸之間漏灰現象嚴重，為了防止漏灰，設有軸封。機身上設有觀察門，便于觀察設備的運轉情況，進料口也進行了增大處理，所滿足的入料粒度更大，機身背部采用加強筋機身的避免了大塊石頭對機身造成的損壞，的保護了機身。

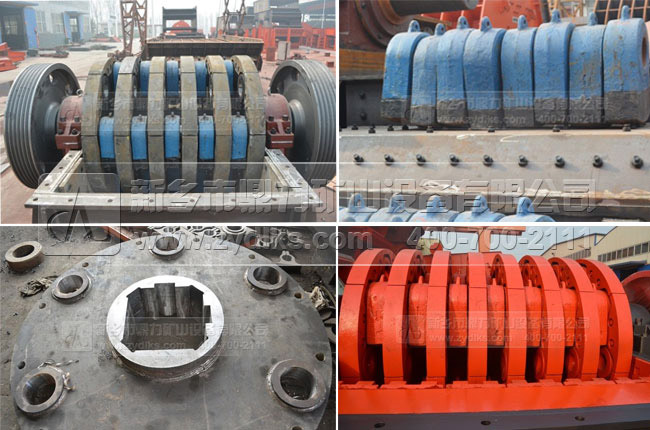

轉子：轉子主要由主軸、圓盤、銷軸等組成，它直接影響到錘式破碎機工作效率和性，轉子部是磨損嚴重的部件，所以在設計時，要考慮它的剛度和韌性。錘式破碎機對錘盤直徑進行了加大，錘頭可繞錘軸360度回轉，避免了錘頭翻轉過程中與間隔套的直接撞擊，避免了傳統錘式破碎機間隔套易被錘頭打爛或松動、錘頭掉塊、以及錘軸易斷的缺點；錘頭的復合鑄造提高了錘柄的抗沖擊性能和錘頭的性能。所有這些，使得轉子的整體使用性能得到了很大的提升。

反擊板：反擊板在生產過程中承受了被錘頭打出的物料在其上撞擊破碎，同時又要將碰撞后的物料重新彈回錘頭，進行再次破碎。所以反擊板須要，而且其形狀和分布位置也要更加合理。錘式破碎機的反擊板采用高錳鋼鑄造淬火，如何通過強化處理，使其性和抗沖擊性得到了進一步提高。

調節襯板：調節襯板主要由 緩沖彈簧、調節座、調節桿、襯板架、活動反擊板及調節螺母等部分組成。通過調整活動反擊板與轉子上錘頭回轉軌跡圓之間的距離，可以方便的改變破碎機出料粒度的大小，滿足客戶的不同需求。

錘頭：錘頭是錘式破碎機的關鍵部件，錘頭的形狀、質量、材質與破碎機的生產能力有很大的影響，錘式破碎機的錘頭采用鉻合金制成，是目前 、 的金屬件，大大延長了設備的使用壽命。

經過上面的介紹，相信大家對錘式破碎機的優點已經了然于胸，對于錘式破碎機有沒有很心動呢，如果想購買到、的錘式破碎機就到中譽鼎力來吧，我們會讓您滿意而歸。
